Сравниваем способы подъёма грузов на крышу: тали, лебёдки, полиспасты и краны. Что проверить в оснастке, опоре и месте приёмки до начала работ на высоте.
Для подъёма на крышу выбирают таль, подъёмную лебёдку, полиспаст, грузовой подъёмник или кран. Решение зависит от массы, высоты, крепления и приёмки. Полиспаст снижает усилие, но не отменяет расчёт опоры. Проверяйте систему целиком: механизм, крепление, грузозахват и организацию работы.
В обзоре Arbostuff разбираем подачу грузов для промальпинистов и арбористов. Он не заменяет проект: схему разрабатывают с учётом объекта, паспортов устройств и подготовки исполнителей.
Что выяснить до выбора подъёмного устройства
Сначала опишите груз и маршрут. Компактный агрегат и широкий лист одинаковой массы по-разному ведут себя у фасада. Нужно знать, где закрепить систему и куда поставить предмет.

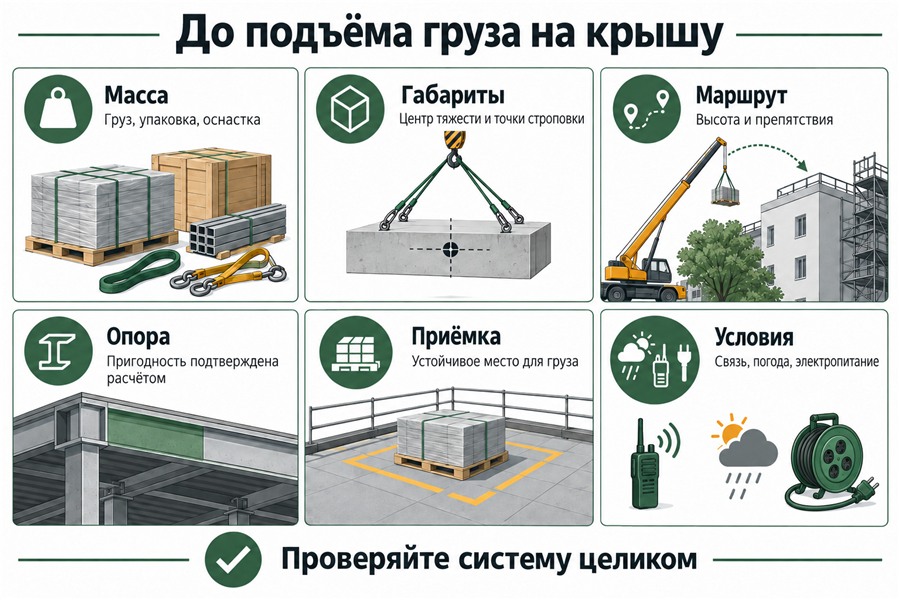

Для подбора запишите:
- Массу: сам предмет, упаковку и подвешенную оснастку. Вес определяют по документации или измеряют, а не проверяют попыткой оторвать груз от земли.
- Габариты и крепления: центр тяжести, штатные точки строповки, возможность поворота и прохода мимо выступов.
- Высоту и маршрут: нижнюю и верхнюю точки, длину каната, препятствия, место расположения оператора.
- Опору: конструкцию крепления и её пригодность к предполагаемым силам. Ограждение крыши или случайная труба не становятся грузовым анкером только потому, что выглядят прочными.
- Приёмку: куда опустить предмет, выдержит ли площадка нагрузку, смогут ли работники принять его из безопасного положения.
- Условия работы: питание, освещение, связь, погоду, частоту подъёмов и возможность остановиться с последующим безопасным опусканием.
Рабочая нагрузка задаёт предел эксплуатации, разрывная характеризует разрушение при испытании. Прочностная маркировка карабина не определяет разрешённую массу всей сборки. Проверяйте допуски каждого элемента для выбранной схемы.
При выборе учитывают массу грузозахватных принадлежностей: траверса, стропы и другая подвешенная оснастка тоже нагружают механизм. Работы организуют по применимым в России правилам и документации на используемые устройства.
Способы подъёма груза на высоту

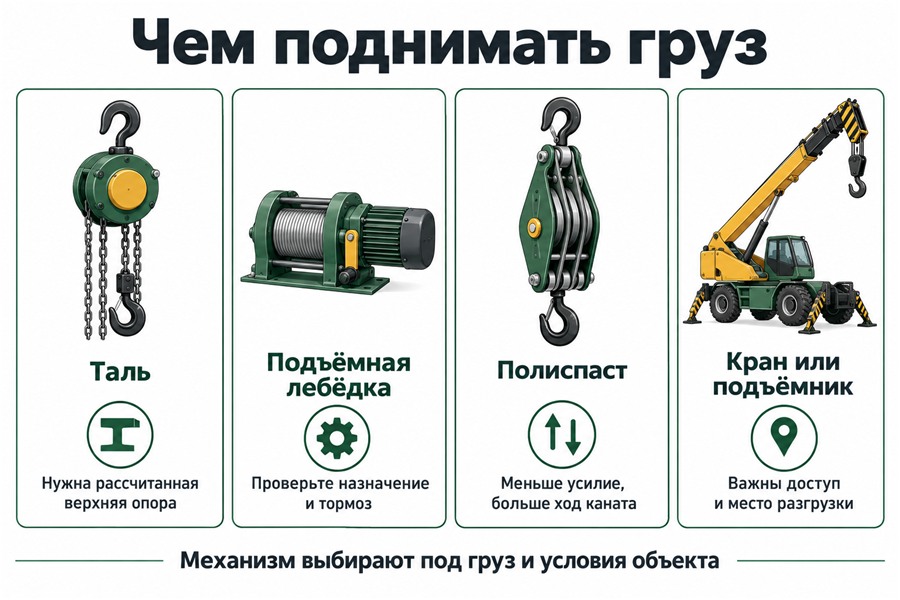

Таль требует рассчитанной верхней подвески, лебёдка позволяет вынести привод к оператору. Полиспаст уменьшает усилие. Кран или подъёмник рассматривают с учётом высоты, вылета и частоты подачи.
Устройство | Когда рассматривать | Что проверить до выбора |
|---|---|---|

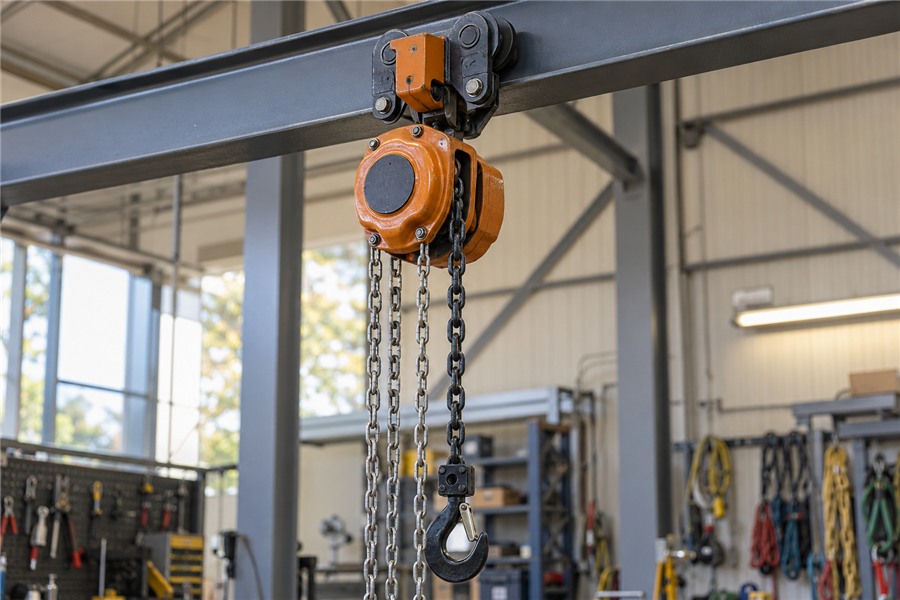

Ручная таль | Редкие подъёмы без электропитания | Верхнюю опору, грузоподъёмность, длину цепи и доступ к управлению |
Электрическая таль | Повторяющуюся подачу с доступным питанием | Крепление, режим работы, управление, тормоз и допустимые условия среды |
Подъёмная лебёдка | Размещение привода отдельно от верхней точки | Разрешённое назначение, направление тяги, торможение и закрепление |
Блок и полиспаст | Изменение направления тяги и уменьшение усилия | Схему, потери на трение, совместимость каната, фиксацию и спуск |
Кран или грузовой подъёмник | Подачу тяжёлых, габаритных или многочисленных грузов | Доступ к площадке, рабочую зону, опоры, высоту и место разгрузки |
Блок сам по себе не удерживает груз. Устройство фиксации или тормоз должны входить в предусмотренную схему.
У лебёдки особенно важно назначение в руководстве. Направляющий ролик не превращает тяговую модель для вытаскивания техники в подъёмную. Проверьте разрешение изготовителя на вертикальный подъём и удержание груза: слова «универсальная» в каталоге недостаточно.
Проверьте запас места для подвески: корпус тали, крюк и стропы занимают часть доступной высоты. Если крюк достиг крайнего положения раньше, чем груз прошёл край крыши, завершить подачу не получится.
Как полиспаст уменьшает усилие
Полиспаст распределяет нагрузку между ветвями каната. В идеальной системе 3:1 усилие тяги втрое меньше силы тяжести груза, зато для подъёма на метр нужно выбрать три метра каната. Это объяснение механического преимущества, а не готовый расчёт рабочей сборки. Схему и допустимые нагрузки проверяют по документации применяемых устройств.
В реальном комплекте есть трение в роликах и устройствах. Поэтому ответ на вопрос, как поднять тяжёлый груз на высоту вручную, нельзя получить простым делением его массы на число ветвей. Результат зависит от конструкции блока, каната, изгибов и состояния элементов. Полевые условия также влияют на усилие.
Неподвижный верхний блок прежде всего меняет направление тяги. Он не обеспечивает выигрыш в силе автоматически: к его креплению приложены силы от обеих ветвей. При параллельных ветвях идеальная нагрузка на такой блок равна удвоенному натяжению одной ветви. Меняются направления — меняется и результирующая сила.
До сборки продумайте остановку, фиксацию, перестановку элементов и контролируемое опускание. Подходящие веревочные зажимы выбирают по инструкции конкретного устройства и совместимости с канатом. Зажим для перемещения человека по верёвке нельзя автоматически считать стопором для любого груза.
Если усилие резко выросло, остановитесь и выясните причину. Дополнительные люди на свободном конце не исправляют неверную схему или зацепившийся предмет.
Как поднять 300 кг или тонну
Для груза в 300 кг или тонну подбирают рассчитанную систему, включая опору и грузозахват. Разовый подъём не освобождает от проверки.
Если требуется понять, как поднять 300 кг на крышу, начните с доступности объекта. При подъезде техники рассмотрите крановую подачу. Если техника не проходит, специалист оценивает возможность применения подъёмного устройства на рассчитанной конструкции. Выбор меняется, если груз нужно провести через проём, перенести за парапет или точно поставить на основание.
Вопрос «как поднять тонну» требует такой же проверки всей цепочки. Паспортная грузоподъёмность механизма должна учитывать фактический поднимаемый комплект, а опора и грузозахват — силы в своей части схемы. Нельзя назначить один универсальный процент запаса и считать на этом расчёт завершённым.
Поднять агрегат до уровня крыши и установить на место — разные операции. Заранее предусмотрите перенос внутрь площадки без перегрузки покрытия и выхода работника за край.
У арбориста похожий вопрос возникает при работе с фрагментами дерева. Спуск части ствола с возможным рывком отличается от плавного подъёма неподвижного предмета. Нельзя переносить допустимые нагрузки одной схемы на другую без оценки режима работы. Пригодность оборудования проверяют именно для предполагаемого способа удержания и перемещения древесины.

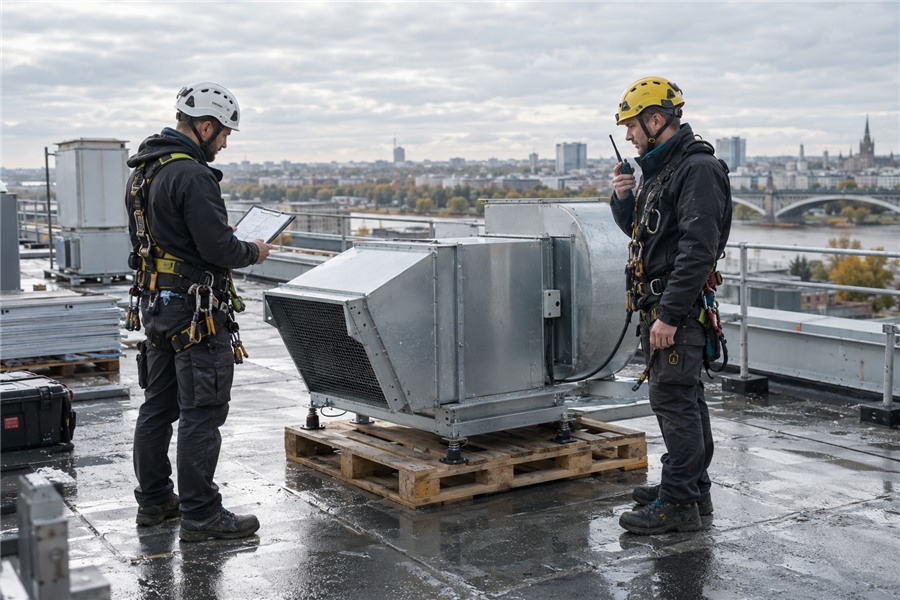

Как организовать подъём и приёмку на крыше
До запуска согласуют последовательность действий и условия остановки. В России требования к таким работам содержит раздел XIII Правил по охране труда при работе на высоте, утверждённых приказом Минтруда №782н. Место установки и режим работы механизмов должны соответствовать проекту производства работ (ППР) на высоте или технологической карте.
- Подготовьте рабочую зону. Определите маршрут груза и отделите опасную зону от посторонних. Проверьте, не пересекаются ли канат и груз с проходами, транспортом и другими работами.
- Проверьте комплект. Осмотрите механизм, канат, соединения и грузозахват по инструкциям. Убедитесь, что маркировка читается, назначение понятно, а проверки выполнены в установленном порядке.
- Согласуйте связь. Оператор должен понимать, кто руководит подачей и как передают команды. Если часть маршрута не видна, способ связи выбирают до начала движения.
- Выполните строповку по схеме. Не цепляйте груз за ручки, патрубки и выступы, не предназначенные для подъёма. Мелкие предметы размещайте так, чтобы они не могли выпасть.
- Выполните пробный подъём. По п.211 Правил груз приподнимают не более чем на 200–300 мм, проверяя строповку, натяжение стропов, устойчивость механизма и тормоз. Для исправления строповки груз опускают.
- Поднимайте плавно. Не допускайте ударов о фасад и раскачивания. При потере связи, неисправности или смещении оснастки остановите движение по предусмотренному порядку. Погодные условия должны оставаться в пределах документации и плана работ; единой допустимой скорости ветра для всех грузов нет.
- Завершите приёмку. Опустите груз на подготовленное устойчивое место. Освобождайте оснастку, когда предмет надёжно установлен и не может опрокинуться или сползти.
На крыше грузовая система не заменяет защиту работника от падения. Подбирая снаряжение для промышленных альпинистов, отдельно определяют систему доступа, страховку и план спасения. Не используйте человека как противовес и не пытайтесь удерживать раскачивающийся предмет массой тела.
Применяемые страховочные привязи входят в систему защиты человека, а не увеличивают грузоподъёмность подъёмного механизма. Средства защиты не делают допустимыми нахождение под грузом и попытки ловить движущийся крюк.
Частые вопросы
Как поднять банку верёвкой?
Используйте подходящую закрытую тару или контейнер с предусмотренным креплением, из которого предмет не выпадет. Бытовая ручка ведра и обвязка стеклянной банки не заменяют грузозахват. Учитывайте массу упаковки и ограждайте зону внизу.
Как поднять тяжёлый груз вручную и можно ли сделать это одному?
Ручная таль или полиспаст могут уменьшить требуемое усилие, но не отменяют планирование. Число работников определяют по маршруту, управлению, строповке и приёмке. Ручной привод не решает проблему контроля всех операций одним человеком.
Можно ли использовать личную обвязку как грузозахват?
Альпинистские обвязки выбирают для предусмотренных изготовителем задач с человеком. Для предмета нужен соответствующий грузозахват. Способность обвязки удерживать человека не доказывает пригодность её петель для строповки оборудования.
Главное
Решая, как поднять тяжёлый груз, проверяйте всю систему от точки крепления до места приёмки. Документация и расчёт должны подтвердить пригодность оборудования. При неизвестной опоре или неясном способе выгрузки сначала уточните решение.
